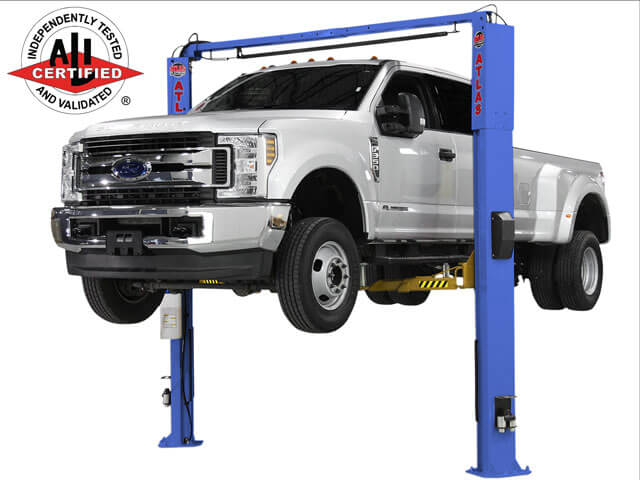

ALI认证商业级开销10,000磅容量
ALI认证Atlas Platinum PVL10的设计和制造旨在为那些“爱上”双S柱设计和对称柱提供的可靠性的客户提供商用级地上电梯。在过去的二十年里，数以万计的采用双S柱设计的地上电梯在全球销售。双S柱的设计是如此的革命性，它受到了专利的保护。那项专利现在已经过期了。

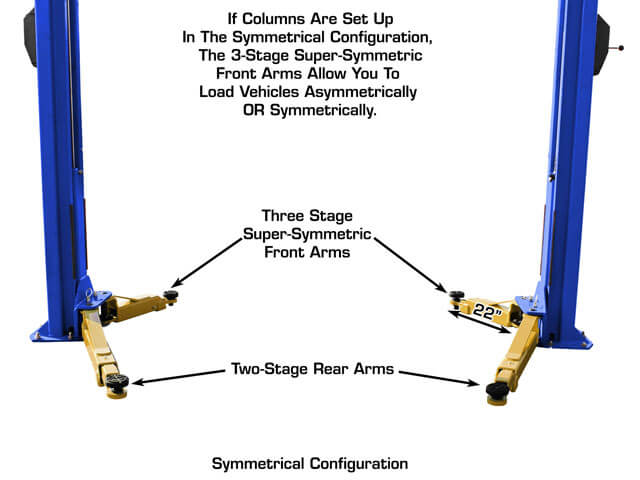

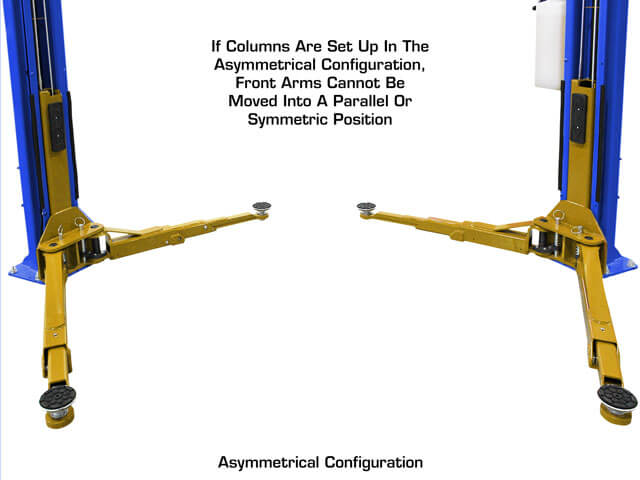

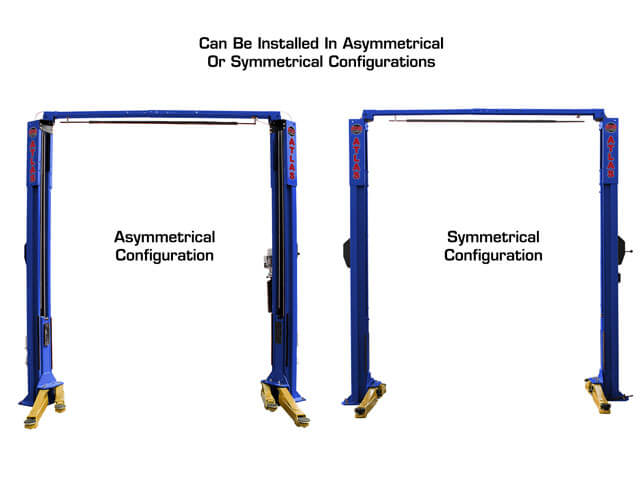

Atlas Platinum PVL10可与对称或不对称定位的立柱一起安装。当立柱安装在不对称配置中时，打开车门可能会有一些好处。在对称配置中安装列时，列之间的宽度更大。请查看规格页和图片库，以确定哪种高度设置和列配置（不对称或对称）最适合您的应用。由于采用了三级前臂设计，两种立柱配置都提供了方便的车辆进入和卓越的车辆举升点支撑。
Atlas Platinum PVL10具有三（3）级伸缩前臂、带卡车高度延长装置的双螺钉橡胶/金属适配器、安装在车厢上的保护橡胶垫、橡胶柱防护装置以及无法匹配的价格。
几个安装人员在大约3小时内安装了PVL10。单击此处可查看其运行的timelapse视频。
- 10000磅容量
- 立柱设计采用特殊的双S弯，以增加立柱强度。
- 软垫车厢
- 立柱可以不对称或对称安装
- 高质量的粉末涂料

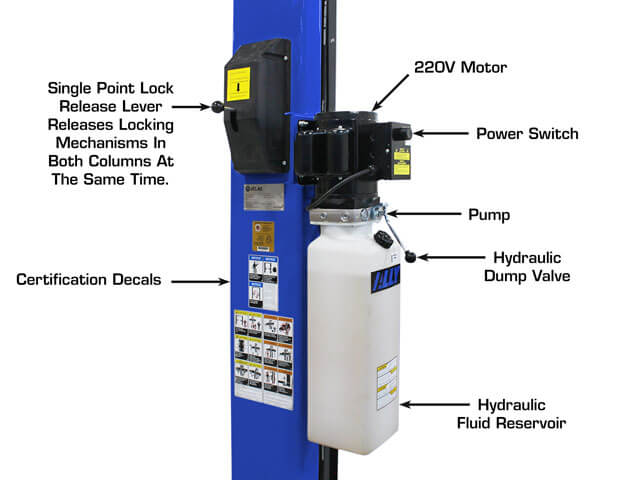

- 单点锁释放
- 包括双螺旋适配器套件
- 包括卡车适配器套件

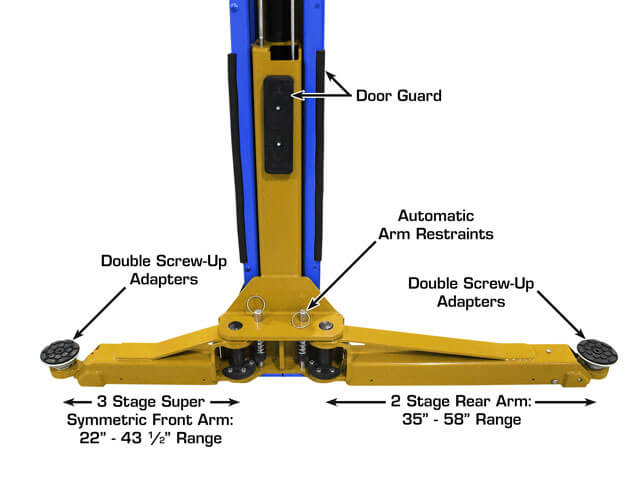

- 3级前臂和2级后臂提供更多选择
| Atlas®白金规格 | ||
| 安装程序 | 高的 | 低* |
| 容量 | 10000磅。 | 10000磅。 |
| 提升时间 | 问问你的销售人员 | 问问你的销售人员 |

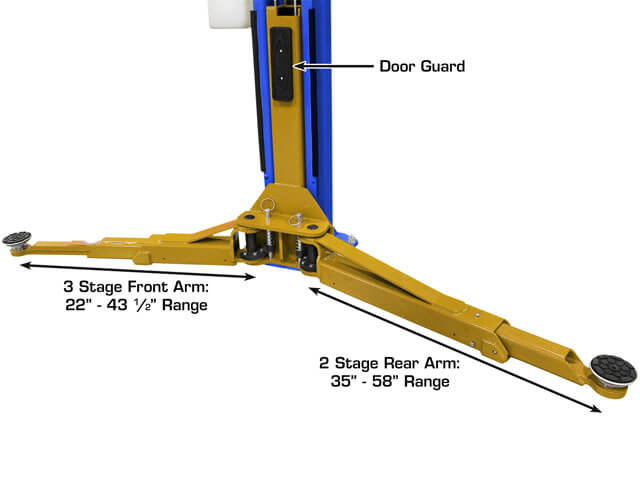

| 前臂长度 | （最大43 1/2“）(最小22“）(31 1/4“中） | |
| 后臂长度 | （58“最大值）;（35”分钟） | |

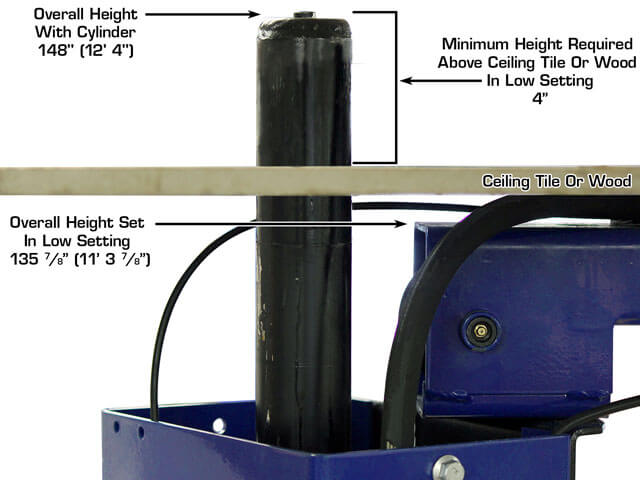

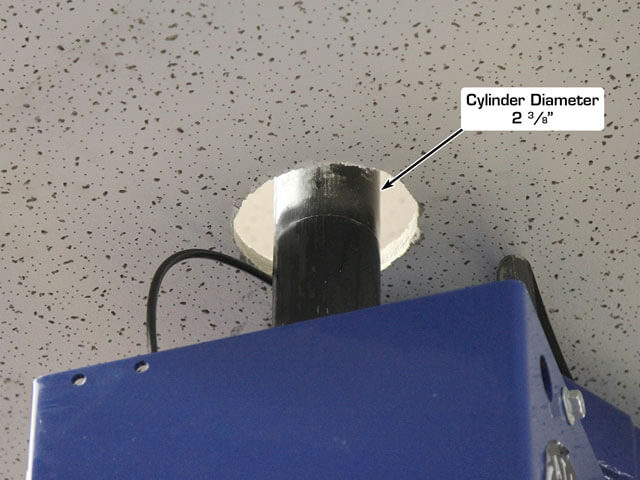

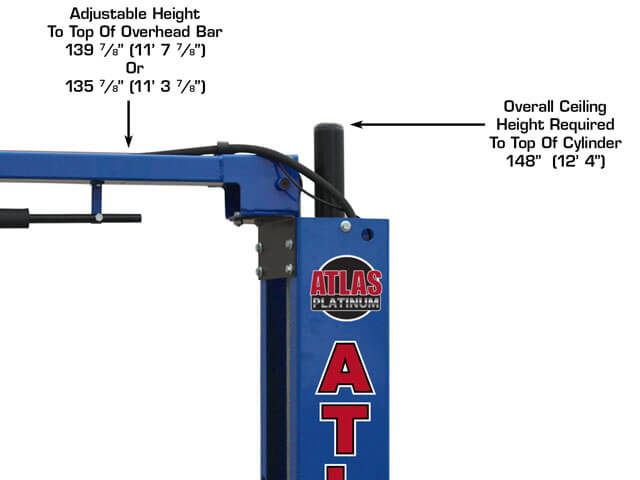

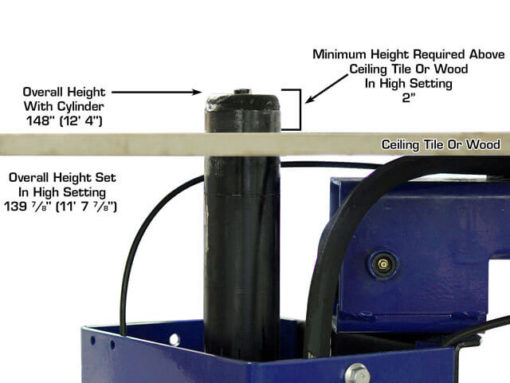

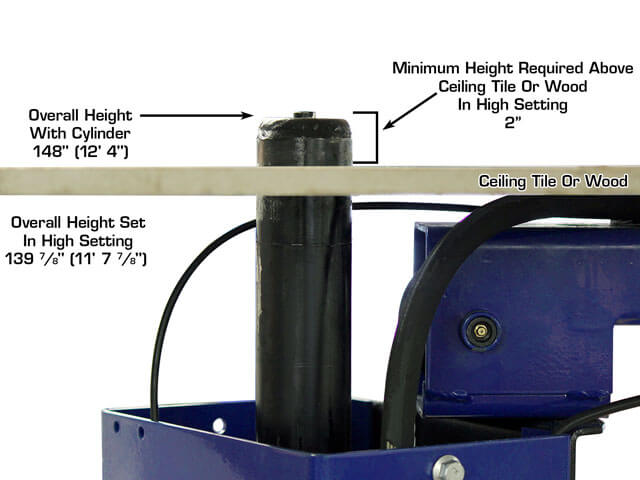

| 带气缸的总高度 | 148" (12' 4") | 148" (12' 4")* |

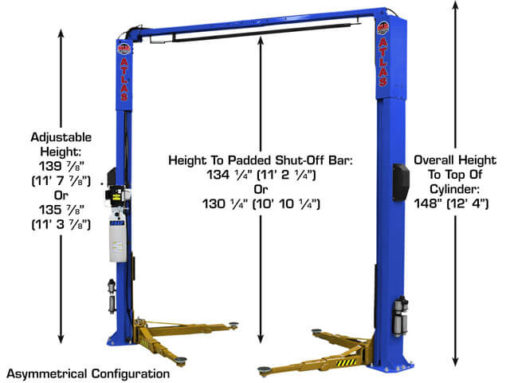

| 总高度 | 139 7/8" (11' 7 7/8") | 135 7/8“（11'3 7/8”）* |

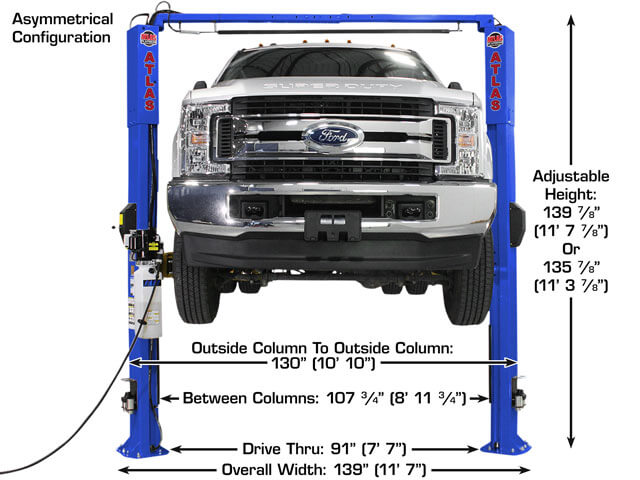

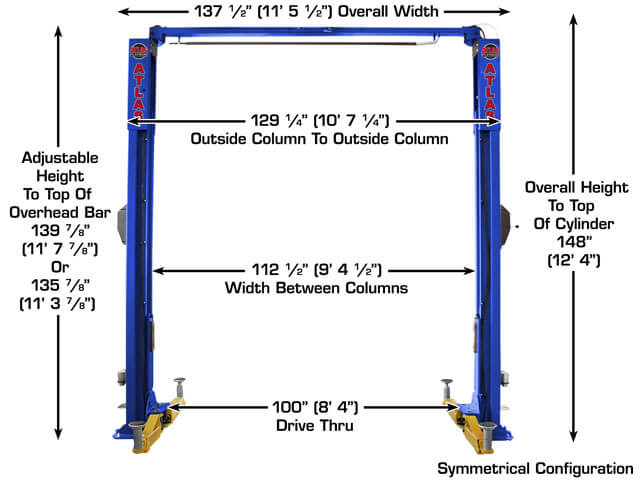

| 总宽度 | 139英寸（11'7英寸）（不对称） 135 1/4英寸（11'3 1/4英寸）（对称） |
|
| 外部列到外栏 | 130英寸（10'10英寸）（不对称） 127 1/2“（10'7”）（对称） |
|

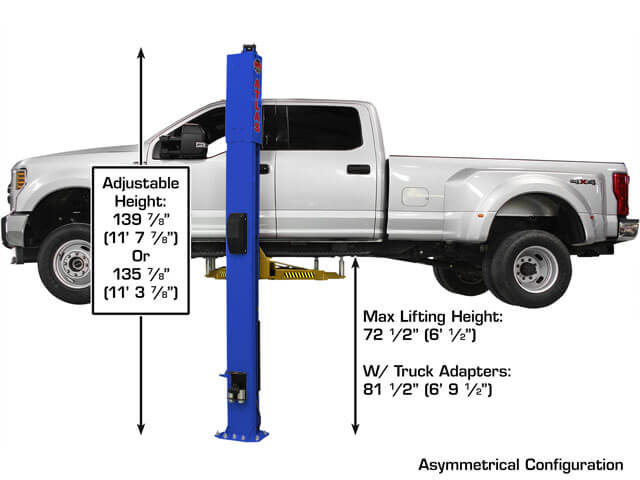

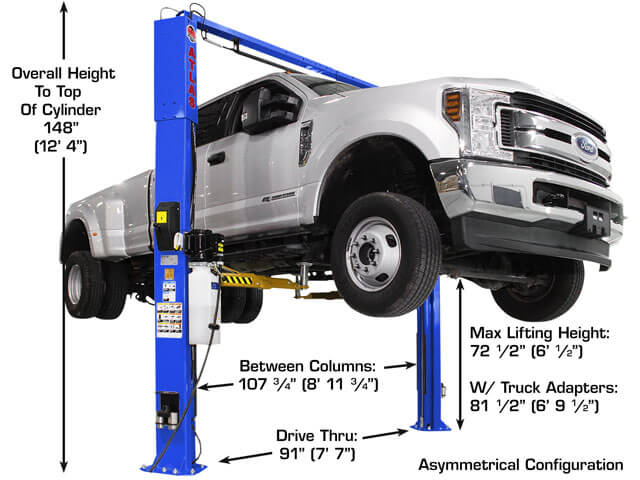

| 最大升力高度（带适配器） | 81 1/2英寸（6'9 1/2英寸）（最高衬垫设置） 79 1/4英寸（6'7 1/4英寸）（最低衬垫设置） |
81 1/2英寸（6'9 1/2英寸）（最高衬垫设置） 79 1/4英寸（6'7 1/4英寸）（最低衬垫设置） |
| 最大提升高度 （不带适配器） |
70英寸（5'10英寸）（最低衬垫设置）， 72 1/2英寸（6'1/2英寸）（最高衬垫设置） |
70英寸（5'10英寸）（最低衬垫设置）， 72 1/2英寸（6'1/2英寸）（最高衬垫设置） |
| 垫高度 | 4" | |
| 适配器高度 | 3" & 6" | |
| 最小臂高 | 4 1/2“ | |
| 列之间 | 107 3/4“（8'11 3/4”）（不对称） 112 1/2英寸（9'4 1/2英寸）（对称） |
|
| 列大小 | 10 1/4英寸x 7英寸 | |
| 开车穿过 | 91英寸（7'7英寸）（不对称） 99 1/2英寸（8'3 1/2英寸）（对称） |
|
| 升降机 | 18英寸x 15英寸 | |

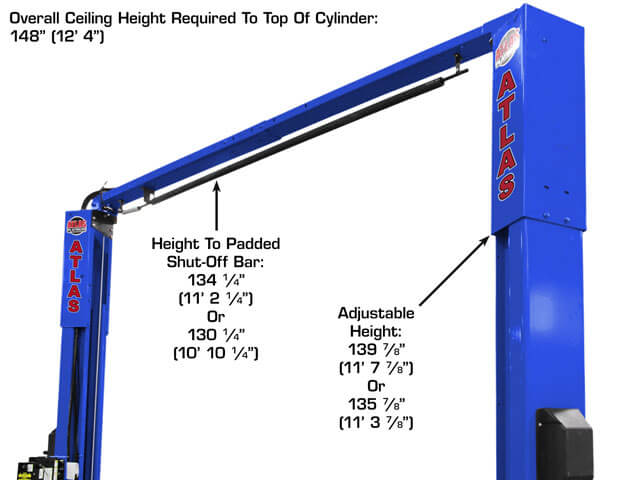

| 关闭高度 | 134 1/4" (11' 2 1/4") | 130 1/4" (10' 10 1/4")* |
| 电缆 | .315英寸（8毫米） | |
| 钢柱厚度 | 6mm/双S柱设计增加柱强度 | |
| 钢的托架厚度 | 框架：8mm 轭：16mm |
|
| 钢臂厚度 | 框架：6mm 伸缩臂：8mm |
|
| 装运重量 | 1850磅。 | |
| 至少需要4”混凝土，压力为3000 psi。 所有电梯都有一个逐步说明手册。 *需要额外购买较短的电缆。 *气缸的总高度保持不变。 |
||
