滚动插孔测量指南

这个千斤顶适合我的电梯吗?

跑道和坡道风格

要确定我们的哪些地图集滚动千斤顶将适合您的4柱升降机，您必须先查看电梯上的跑道的设计。有三种主要跑道轨道设计，将影响您在电梯上使用哪种类型的滚动套。

图1显示了跑道底部的货架式轨道的电梯。对于这种风格的跑道轨道，我们的阿特拉斯rj-35滑动码头适合您的电梯。

跳到第2节 - 用于滑动码头的升降尺寸 - 确定您的电梯的测量是否与所需测量相容RJ-35.。我们的Atlas Garage Pro 8000那Garage Pro 8000 EXT，和车库Pro XLT.四柱电梯采用了这种斜坡设计。

图2显示了带有通道式轨道的升力。对于这种跑道轨道的电梯，您可以使用阿特拉斯rj-6000那阿特拉斯rj-6， 或者阿特拉斯rj - 7000插口。

ATLAS RJ-6000和Atlas RJ-6是我们所有滚动千斤顶最普遍的。RJ-6000和RJ-6的工作Atlas Garage Pro 9,000那阿特拉斯412.，和阿特拉斯14kof.四个柱升降机与焊接跑道频道。

如果您的跑道配置与图1或2中所示的跑道配置不同，请进入第4节 - 要查看关于跑道轨道第三种风格的特定信息的其他信息。

图1

图2

升降尺寸为滑动码头

一旦你确定了坡道/轨道的风格你的升降机，你准备开始测量，以确定哪阿特拉斯滚动千斤顶将适合。如果你的升降坡道在设计上与图1相似，你将只能使用我们的Atlas RJ-35滑动千斤顶。这些滑动千斤顶有两个可调节臂或托架，休息在跑道的顶部。这些托架配有重型尼龙滑块，允许操作人员将千斤顶正确放置在车辆下方。可调节支架从31“调整到47”。（见图3中的测量A）

图3

电梯尺寸用于滚动千斤顶

如果您的四个后升降机上的跑道看起来像图2（跑道侧面的焊接支撑通道或轨道），则ATLAS RJ-6000，ATLAS RJ-6或ATLAS RJ-7000可以工作。如果您需要额外的提升能力和ATLAS RJ-6000，ATLAS RJ-6或ATLAS RJ-7000滚动插孔的专业滚动功能，那么还必须满足其他测量要求。

强制性测量如下图4所示：

• A.跑道顶部之间的距离
• B.通道或轨道内宽度
• C.频道或轨道的深度。

图4

“低吊”车辆和四柱升降机千斤顶

滚动千斤顶或滑动千斤顶的总体高度及其对“低吊带车辆”的影响是一个重要的考虑因素。

图5(千斤顶导轨的高度位置)需要仔细检查。千斤顶的位置应使伸展臂在跑道上方的位置尽可能低。

另一个重要因素是轧制/滑动码头的底座不应该低于跑道。

如果千斤顶坐得太低，当电梯一直到地面时，抬起轨道的危险（当升降机前触摸地面时抬起插孔。）

图5

额外的信息

还有一种其他升降机跑道设计，可能会影响ATLAS RJ-6000，ATLAS RJ-6或ATLAS RJ-7000的使用，如果您的电梯在跑道上有“顶部唇部”。（见图6）

图6

顶部跑道坡道“lip”可能会阻止我们的Atlas RJ-6000、Atlas RJ-6和Atlas RJ-7000千斤顶安装在下方的支撑通道上。为了确保Atlas RJ-6000, Atlas RJ-6，或Atlas RJ-7000可以安装，您的升降机必须满足第3节所列的测量要求-滚轴千斤顶的升降机尺寸(图4)以及另一个重要的测量。

• 图6中的Atlas RJ-6000滚动插孔测量B必须至少为3英寸。
• 图6中的阿特拉斯RJ-6滚动千斤顶测量B必须至少为1¾”。
• 图6中的Atlas RJ-7000滚动插孔测量B必须至少为3英寸。

如果你坡道/轨道设计的尺寸B小于以上，这些千斤顶可能仍然适合。

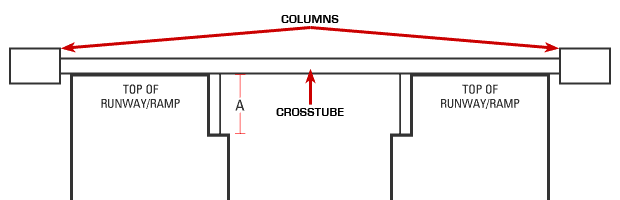

具有这种“顶唇”斜坡设计的一些升降机将在跑道的前或后部拆下这一“顶唇”的一部分，允许滚动千斤顶从一端安装并滚到位置。（我们已经让客户“修改”他们的“顶级嘴唇”，以便可以使用我们的千斤顶）。如果“顶唇”呈现未安装问题，则测量图7中的测量需要为15½“以使用ATLAS RJ-6000，ATLAS RJ-6或ATLAS RJ-7000。

图7

最后一句

提供了上述信息，以便您（客户）可以确定ATLAS RJ-35，ATLAS RJ-6000，ATLAS RJ-6，或Atlas RJ-7000滚动千斤顶将在您的4柱升降机上工作。ATLAS汽车设备无法保证，这些滑动和滚动桥千斤顶将完美地适应所有竞争的四个升降机。客户有责任准确衡量。我们的杰克完美地工作;问题是我们的千斤顶是否完全适合您的电梯。如果它适合，杰克将根据承诺工作。
